 IC-7610的悲劇

啊 啊  啊 .........  喊破喉嚨信號也出不去,原來兇手是......



上個月 BV7FO被我放毒成功,經由日本的拍賣買到一台超值全新的icom IC-7610,就在他內孫出世的那一天到貨,他興奮的心情將機器架好後卻出現CW正常 FT8經由內建音效卡也正常,但是SSB經由麥克風的功能都故障,以下是這台機器維修的過程.

A.      設定檢查

1.  Microphone input 必須有8V DC偏壓, 如果沒有可以到 MANU - SET- CONNECT-MIC Input DC Bias 把它 ON 起來,這台機器第1腳量起來8.1V 正常



2. MANU - SET- CONNECT-MOD INPUT - DATA OFF MOD 的設定必須有MIC (表示聲音調制經由麥克風), 這部分設定也正常.


其它例如DRIVER設定及MIC GAIN設定等可能的低級錯誤就不說了,因為這台機器的設定參數全部複製我現役的7610 所以不可能出現那些低級錯誤. 所以只剩下唯一的可能......... 這是台故障的IC-7610, 據7FO說他親手原箱拆封絕對全新機器, 只是他的外孫女在他裝機時有將筆電的電源接頭往麥克風座插了一下........

B. 電路檢查

1.麥克風迴路其實很簡單, 信號由麥克風單元 -- 顯示器單元(只是匯集導線沒有處理) 然後接到主板MAIN PCB 上面有2個OP AMP放大然後進 AD轉換器,之後都是數位化處理了.
這也是最令人擔心的,萬一是主板故障那可是非常非常非常嚴重的. 所以我拆開機器當然先用2分法判斷. 按下PTT用手接觸MICI接點,結果令人欣慰主板沒壞.


既然主板沒壞而且MIC座第1腳也有8.1V所以問題應該出現在麥克風接地如下圖,以電表測量第7腳還真的是斷線的狀況.

至此可以還原當時案發現場, 當時BV7FO懷著興奮的心情在機器背後忙著整理饋線導線時,外孫女拿起筆電的電源線,精準的往麥克風座的第7腳一插,16V的電就...... EP4 EP12就壯烈犧牲了.



所以問題只剩下怎麼拆下MIC單元來修理了. 經詢問 BV2CK 王治平OM找到這隻專用的套筒起子. 拆解麥克風座在也不必用尖嘴鉗硬拆了.關鍵字 " 耳機麥克風座專用起子"

處理好麥克風單元後機器馬上恢復正常,7FO說現在學到教訓不使用時都要拔電源!





2019年8月5日 星期一

YAESU G-1000DXA




7月19日那天高雄市風雨交加,辦隨著打雷閃電,然後我的電腦就開不了機了,發了台幣700元買了二手主機板,前後一個星期才處理好; 前幾天我想說打開無線電來抓抓DX,結果發現我的天線旋轉控制器竟然故障。
故障的狀況是這樣的,當按下右轉時指針先左轉超過30度然後才右轉,放開按鍵後指針又往回走,指針停的位置與實際天線方向不符合。按左轉情形類似。測量室外馬達部分阻抗10歐姆
,定位用可辦電阻510歐姆,初步排除最麻煩是室外機沒問題,出問題的應該是控制器部分

一拆開當然先換電容器,只有4個電容先換換看,結果只好了5分鐘又開始亂轉了。

所以無法偷懶上網找手冊吧,以下連結請自行取用(完整電路圖二個手冊合起來看才有)
G1000dxa operating manual
G1000dxa service manual

我測量室外機定位VR4的 1, 3 腳發現當沒動作時電壓5.7V(8V 經200歐姆電阻加到500歐姆VR),當左右轉時電壓很不穩定可以降到4.9V。這是最大問題難怪指針會亂跑,電路上8V是由穩壓IC 7808提供的,感覺它工作實只是溫溫的,測量他也真的不穩定,會由8V降到7.97V,怎麼想都想不通這0.03V的降壓怎麼會在  VR上造成那麼嚴重的變化????

仔細看看電源部分,它是1組16V AC橋式整流給二個穩壓器7812和7815產生12VDC和8V,但是7808接地的地方沒油直接接到橋式整流,而是經過三個串接的二極體(0.7 x3 = 2.1v)接到橋式整流,這方法很聰明的製造出10V 8V 和-2V三組電壓,這次故障點就是這裡,照理說附載變大的話二極體順向電壓應該0.7x3應該往上升才對我卻測量到2.1 ~ 1.7的變化,這造成個電路的"地"電壓不穩,整個系統的電壓沒一個穩定的。

最後換掉D1002 D1003 D1004 (以IN4002替換)及 7808穩壓IC。完修。


後記:家裡得雞瘟, 由7/19日開始500w POWER Amp 突然罷工(後來又自己好了沒找到人和問題),然後電腦主機板故障,然後這台控制器,然後在一小時前家裡的電冰箱不冷了(它以服務三十年了),天阿!!!!

2017年4月8日 星期六

業餘無線電的初衷

當接上9V電源時,喇叭傳來FM廣播電台的樂音,那個喜悅就像我與無線電第一次接觸那樣快樂!

記得我那時是國小六年級的時候,那時老爸在高雄工專讀進修班(現在應該叫在職專班),那時他的學校做業是裝ㄧ台7石晶體收音機,那時晶體收音機應該也不便宜,他買了二組套件回來裝,那時我覺得很有趣,跟我老爸說可不可以讓我也試試看,想不到老爸答應了!於是他裝一個電阻我就跟著裝一個電阻,他裝一個電容我也裝一個,他還教我怎麼看電阻的色碼,怎麼看電容的正負等。他裝完了後我也裝完。最好笑的是第一次通電.....我裝的工作正常,他的沒聲....哈哈哈...
我常說業餘無線電這領域裡,追DX、比賽、拿獎狀是一種快樂,CW SSB 數據通信是一種快樂,修機器或DIY也是一種快樂,還有4AQ說的玩業餘無線電或是促進會也是一種快樂。
但是!有一點我是堅持的,那就是業餘非營利的共享精神,幫忙修機器我從不收取費用(零件費自付嘿),因為你敢把它交給一個業餘的人,表示我得到你的信任,我就很高興了,何況我也享受那維修過程,那是金錢也買不到的。
當然不是每台機器都修得好,BX5AA的FT-1000我試了好多次,還是沒修好,明知到8V電壓不足,但是我就是找不到那邊故障,前一陣子好久沒有更新部落格就是因為那台卡住了,現在差不多清光了手邊的機器,是該回頭再次把FT-1000好好的再奮鬥一次的時候了!

2017年2月24日 星期五

TOKYO HY-POWER HT-750 LCD 修理

TOKYO HY-POWER HT-750 LCD 修理

非常幸運的買到一台手持型 HF無線電,所有功能正常無故障,只是美中不足的它的LCD變黑了,想動手修卻又三心二意,因為這機器停產二十年了,一旦LCD維修失敗世界上就少一台HT-750.
做了一些功課並詢問 王x平 om的經驗決定本著不是100分就是0分的心情動手. ( 巧合的是這機器上一手的om也叫王x平,同名同姓)
拆下的LCD可以明顯看到後偏光膜變質,這個LCD的接腳是直接嵌合在玻璃上的,一不小心就GG了,動手時要非常非常小心.
去除背膠並清潔之後的LCD ,上下偏光膜都要去除掉

推薦使用這罐去除背膠,好的工具帶你上天堂

下模先貼上去,然後將LCD焊回基版然後通電,之後在拿上膜調整角度.

角度不對的話會發生黑白顛倒的問題
完工


偏光膜是在露天拍賣購買的,關鍵字 機車 偏光膜.





FT-847 接收故障修理

FT-847 接收故障修理



BX2AB寄來的時候說明,在一次戶外架台時因為旁邊有另一電台發射,之後這台HF的接收就壞掉了,收不到任何信號.這小小一台機器竟然可以 HF/50/144/430 全包了,真的不可思議. 一定是少了甚麼東西.
果然它少了天線調諧器,甚至連HF的LPF也沒有,問題一定出在右邊的RF基板, 用手碰觸右邊的BAND PASS迴路發現噪音大增,碰觸天線接頭則沒有噪音, 故障點縮小到 BAND PASS 到天線端子間.
網路上沒有清楚的電路圖,只好將就看看.
經測量共發現上圖紅色圈起來的4個零件壞掉.

,基板有被維修過的痕跡,但是上一手可惜沒抓到故障點.
故障點是抓到了沒錯,但是要換零件可不簡單,因為老花眼嚴重看不清楚,所以只好花重資購買放大鏡來輔助,0402的SMD零件根本一拆就不見蹤影,只好買0805的電阻來用,還好基板空間夠用.

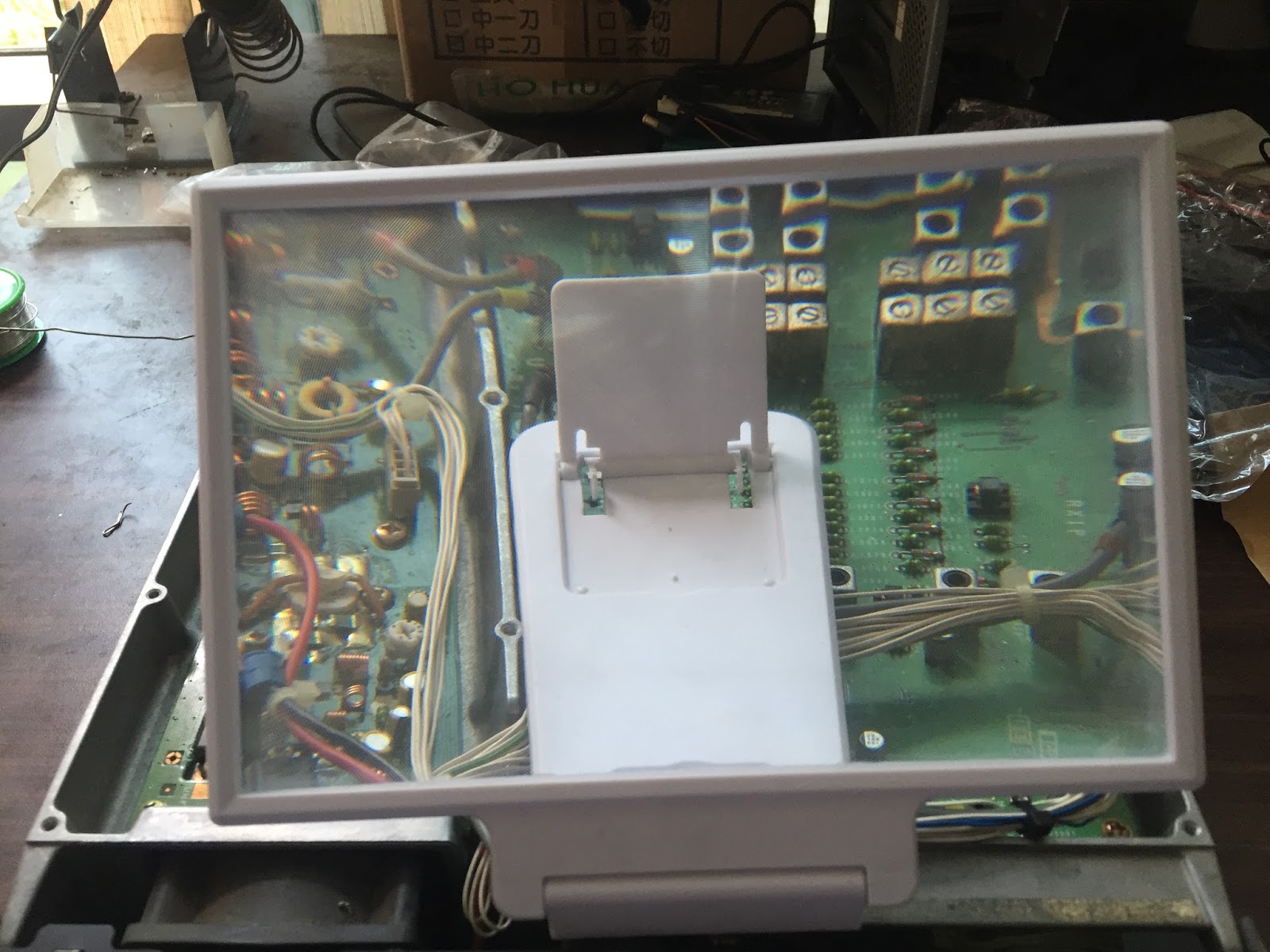

事實證明,一分錢一分貨網路買的35元手機螢幕放大鏡根本沒用,模模糊糊的,用它反而更看不清楚.




2015年1月11日 星期日

適合都會區使用的"大"天線 T33JRH-WARC-E2DX




T33JRH-WARC-E2陪伴我4年的東征西討,增加了170個DXCC的收入,但是因為最大耐入力500W的不足,這4年裡故障了3次,都是因為過載燒掉陷波線圈,於是有了長大的願望.
2015/1/1終於讓它再次長大,我仍然選擇日本MINIMULT公司的產品T33JRH-WARC-E2DX,
選擇這隻天線的原因和以前的考慮一樣, 大小 多頻再加一個耐入力,
下表比較2之天線的相異點

  T33JRH-WARC-E2DX T33JRH-WARC-E2
可使用頻率 7,10,14,18,21,24,28 7,10,14,18,21,24,28
ELE 數量 5 5
ELE 長 11.65米 8.65米
BOOM 長度 4.5米 3.8米
前向增益 7,10 0db 14,21,28 7db 18,24 3db 7,10 0db 14,21,28 6db 18,24 3db
前後比 14,21,28 20db  18,24 8db 14,21,28 17db  18,24 8db
頻寬內SWR 2.5以下
耐入力 1.2KWDC (2KW pep) 0.5KW (800W pep)
  20KG 14.8KG

從字面上的數據2隻天線除了耐入力及重量尺寸差異較大外,只有前向增益多1db前後比多3db,

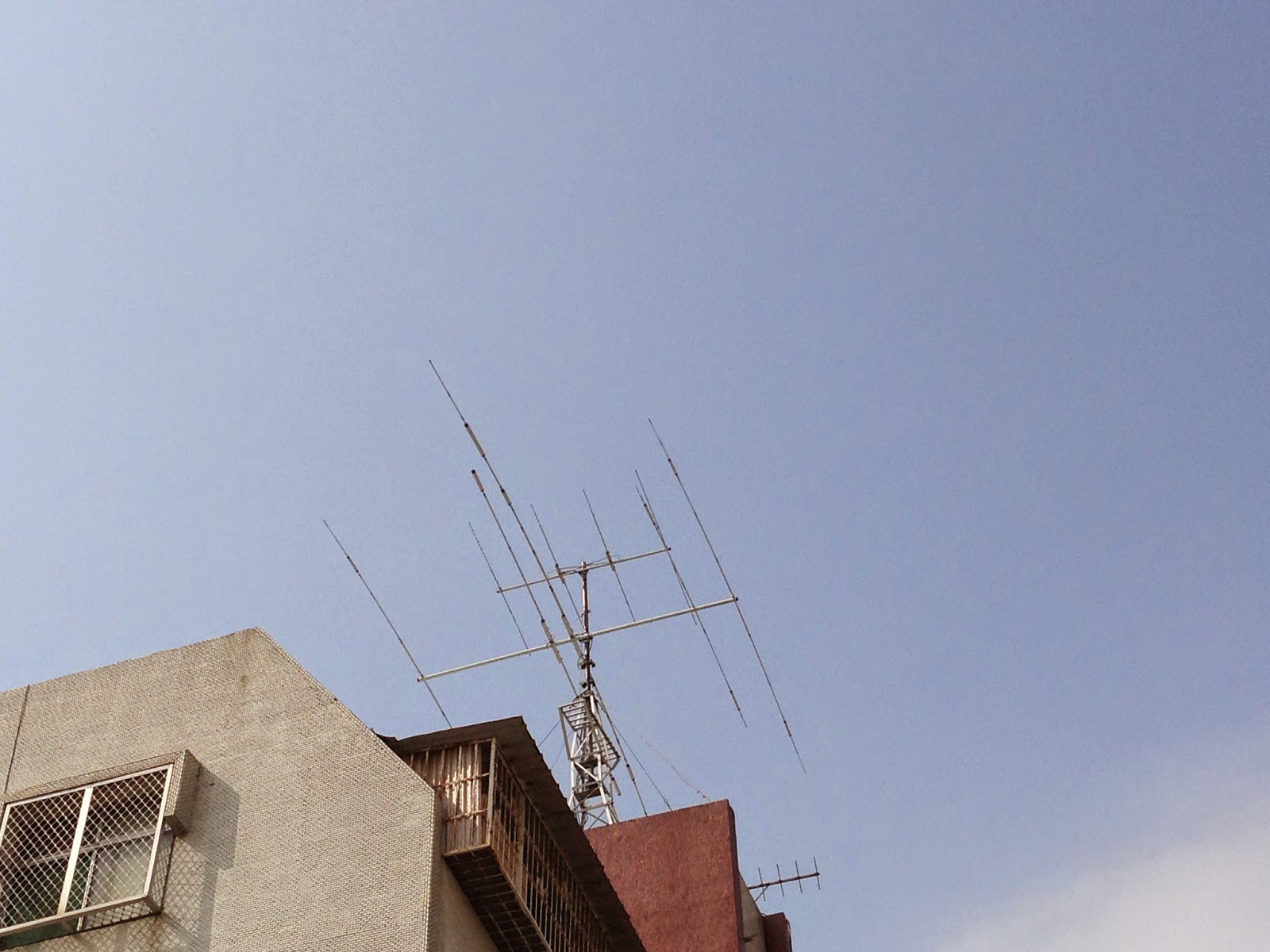

實際安裝完成後發現它的頻寬變窄了,而且中心頻率都落在SSB,其中28MHz最明顯,中心頻率落在28.540MHz SWR=1.2 CW 28.020處的SWR=6 無法使用.所以在1月10日 BV7RC伊藤先生再次來幫忙,28MHz振子二邊各增加50mm,14MHz各增加20mm,才讓中心頻率下移CW頻段進到可接受範圍2.5以內.
所以我覺得T333JRH-WARC-E2DX 的前向增益高,前後比也高但是BW變窄了,如果對頻寬在意的同好應該選用其它的天線,頻寬是它最大的弱點,這隻天線的強項是它的多頻段,高功率和小尺寸,適合都會裡沒有大的架設空間使用,套句我常說的: 只有最適合的天線,沒有最好的天線.

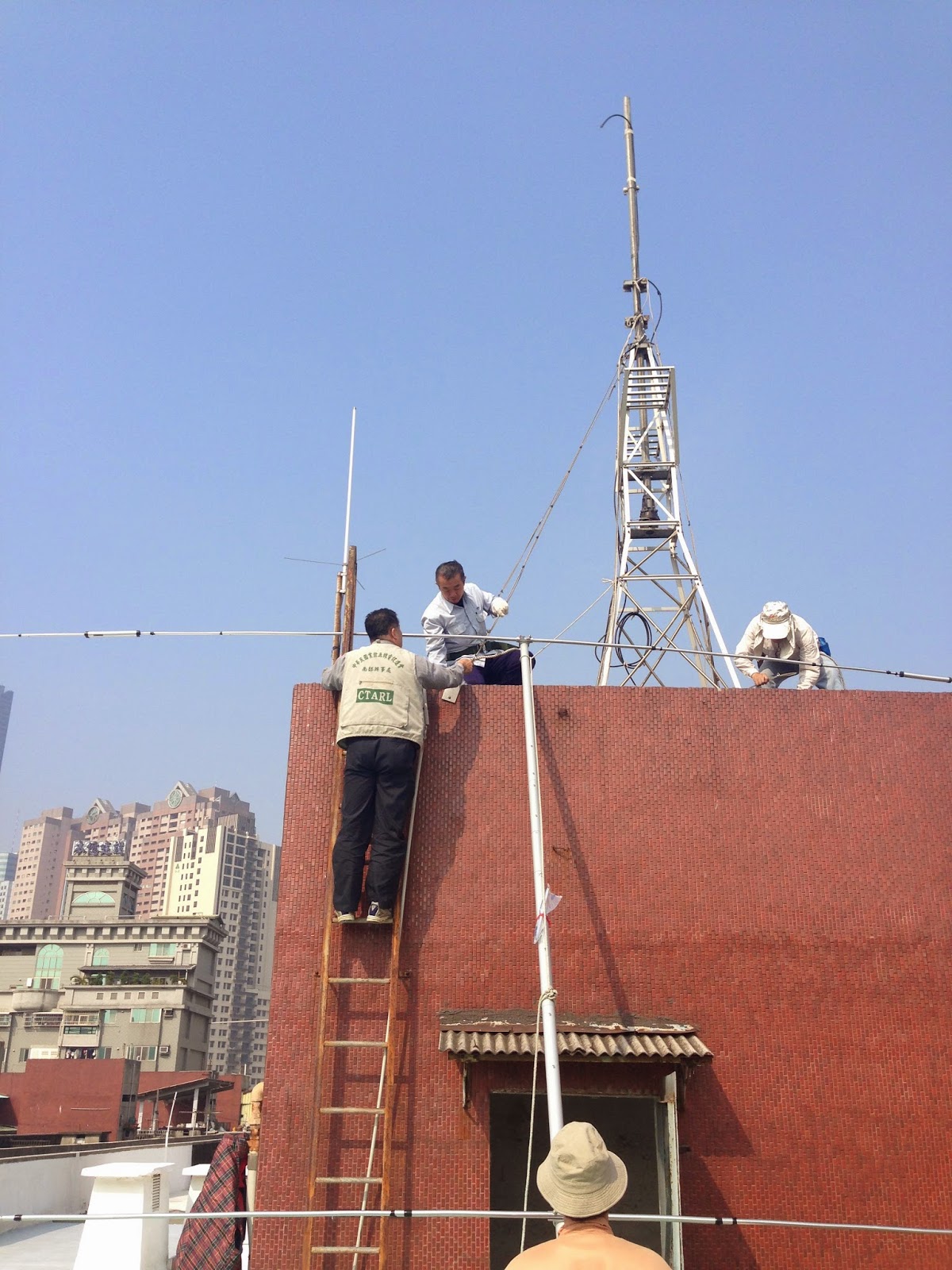

此次架設感謝 BV7RC 伊藤先生 + XYL, BV7GA 陳順昌 BV7FO吳明進 BV8SG 張憲忠的大力幫忙.













2014年5月3日 星期六

JRC大聲公 JRL-2000F



原來HAM還有一招 大喇叭, 叫不到DX嗎,練這個就對了!!


這台JRC的功率放大器JRL-2000F是BV4VU委託修理的, 放在我家裡超過一年,之所以一直沒動手是因為我沒保握修好它,因為我一直以為它的交換式電源故障,而這部分是我最弱的地方.
直到有一天我現役的電腦出現故障,而故障點就是交換式電源.於是我抱著練習的心情,先在網路上搜尋資料充電,至少讓自己看得懂電路圖,認識交換式電源常用零件.運氣好修好電腦的電源後,才有信心向JRL-2000F動刀.

這台送來的時候故障情形是,後方電源開關一開,有聽到繼電器答答一聲,有時沒聲. 電源按鍵沒反應.據BV7FC說十幾年前剛壞的時候,JRC有派人來台灣修,但是一直都沒修好.我硬著頭皮修修看,反正最壞的情形就是......沒修好(HI HI)!!

修理的第一步當然就是電源, 85V電壓沒有, 剛然電源故障了,拆吧!
機器的底部,(電源供應器已拆出來)

巨無霸電源 真不是蓋的

拆開電源後發現一個13.8V的電源,查電路圖發現只要插電它就工作, 不受電源按鍵控制.仔細看一下電路圖,阿勒!! 85V是由控制單元控制,維修方向錯了,只好再確認13.8V電源正常的狀態下在先裝回去.

控制單元第一還是檢查電源,發現7805穩壓器工作正常,但是CPU電壓卻沒有,這時仔細看一下控制單元, 阿~~~~ ㄝ害

C6超級電容 0.22F/5V 周邊有電解液漏出痕跡, 原本這狀況就不用修了,直接判死刑算了,但是我是熱血青年ㄝ, 修吧!!
為了修這個問題,第一次發大錢買了一個放大鏡(其實一直很想買),這張照片大致可以看出已清潔基板,更換一顆超級電容,銅箔有些已經腐蝕斷了.
這張看得更清楚,超級電容附近災情慘重.

我盡量照著圓走線補線, 上下貫孔加電線上下焊接, 最後沒辦法還是飛線5條.他X的線和孔都超級小的, 機器這麼大台,空間這麼大也不做大一點.


補線動作進行了約7工作天後,結果令人振奮

其他的一些小問題, 如VSWR檢測問題也是IN60故障更換而已


最後結果

內部巡視, 啊!! 我第一次有種不想規還的感覺.

BV4VU還有一台JRT-245待修,不過那台真的頭大,因為他是交換式電源故障!!
